COMPTEUR D'EAU MODELE OMEGA-WE-SDC

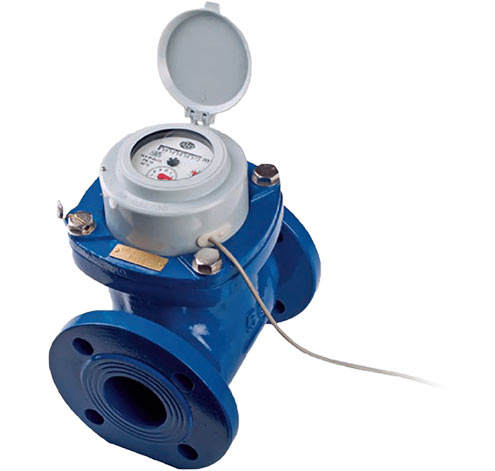

Cliquez sur l'image pour l'agrandir
Compteur Woltmann à hélice axiale mécanisme amovible - cadran sec
Le Modéle OMEGA-WE-SDC est un compteur pour eau froide, type Woltmann à hélice axiale, mécanisme amovible, cadran sec du type SUPER-DRY (seule l’hélice est plongée dans l’eau) rotatif à 360°, transmission magnétique, lecture directe sur rouleaux chiffrés. L’axe de l’hélice coincide avec l’axe des conduites.
Le Modéle OMEGA-WE-SDC permet l’écoulement de débits élevés avec des pertes de charge négligeables.
L’horlogerie avec totalisateur du volume d’eau est placée dans une capsule scellée sous vide type Copper-Can*.
La chambre de mesure est en résine synthetique anti-incrustante. Le corps et le couvercle amovible en fonte constituent un écran de protéction contre tout champ magnétique extérieur.
Ce compteur peut être fourni dans une version pour l’eau chaude jusqu’à 90° C. Homologué CEE 75/33.
Le compteur est prééquipé pour application d’un émetteur à impulsion.
* Copper-Can: Totalisateur encapsulé dans un étui en cuivre avec une glace en verre minérale, ça confère une étanchéité parfaite (IP 68). Une excellente lisibilité est assurée
CARACTERISTIQUES DIMENSIONELLES ET D’UTILISATION (Classe B)
CALIBRE |
mm |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
Qmax |
m³/h |
30 |
50 |
80 |
120 |
120 |
300 |
500 |
800 |
1200 |
2000 |
3000 |
Qn |
m³/h |
15 |
25 |
40 |
60 |
60 |
150 |
250 |
400 |
600 |
1000 |
1500 |
Qt |
m³/h |
3 |
5 |
8 |
12 |
12 |
30 |
50 |
80 |
120 |
200 |
300 |
Qmin |
m³/h |
0.45 |
0.75 |
1.2 |
1.8 |
1.8 |
4.5 |
7.5 |
12 |
18 |
30 |
45 |
Perte de charge |
bar |
< 0.2 |
< 0.2 |
< 0.2 |
< 0.2 |
< 0.2 |
< 0.2 |
< 0.2 |
< 0.2 |
< 0.2 |
< 0.2 |
< 0.2 |
PN* |
bar |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
Lecture min. |
lt |
1 |
1 |
1 |
1 |
1 |
10 |
10 |
10 |
10 |
10 |
10 |
Lecture max. |
m³ |
10^6 |
10^6 |
10^6 |
10^6 |
10^6 |
10^7 |
10^7 |
10^8 |
10^8 |
10^8 |
10^8 |
Poids |
Kg |
11.00 |
13.00 |
14.50 |
17.50 |
22.00 |
44.00 |
53.00 |
105.00 |
115.00 |
190.00 |
280.00 |
L (Longueur) |
mm |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
500 |
600 |
800 |
H (Hauteur) |
mm |
235 |
235 |
255 |
265 |
265 |
325 |
352 |
470 |
495 |
640 |
750 |
Débit de démarrage |
m³/h |
0.2 |
0.3 |
0.3 |
0.4 |
0.4 |
1.4 |
1.6 |
3 |
9 |
16 |
20 |
* sur demande PN10-PN25
