CONTATORE D'ACQUA MODELLO ALFA-SJ-LFC
Clicca sull'immagine per ingrandire

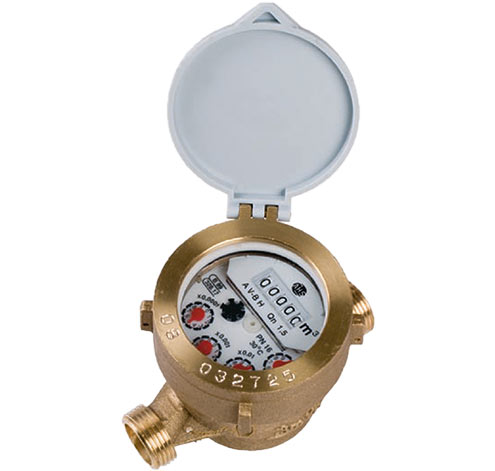

Contatore per acqua - a getto unico - a rulli protetti
Contatore per acqua fredda, a turbina, lettura diretta su rulli cifrati protetti contenuti in una capsula sigillata riempita di un liquido speciale, a getto unico tangenziale.
Il contatore modello Alfa-Sj-Lfc offre i seguenti vantaggi:
- Agevole lettura su rulli numerati protetti i quali, non entrando mai a contatto con l'acqua di esercizio, rimangono sempre perfettamente puliti. Anche il quadrante è contenuto nella capsula sigillata e non è quindi a contatto con l'acqua: ne consegue che anche la lettura dei sottomultipli di m3 sarà sempre possibile.
- Assoluta affidabilità grazie alla trasmissione meccanica del movimento.
- Ottime prestazione idrauliche: il contatore è omologato CEE 75/33 Classe B.
- Lunga durata in esercizio grazie a un basso numero di giri/litro della turbina ed alla selezione dei materiali di ottima qualtià.
- Facile manutenzione.
- Semplice installazione sia su tubazioni orizzontali che verticali.
CARATTERISTICHE DIMENSIONALI E DI IMPIEGO
CALIBRO |
mm |
15 |
20 |
Qmax |
m³/h |
3 |
5 |
Qn |
m³/h |
1.5/1.25 |
2.5 |
Qt |
l/h |
120 |
200 |
Qmin |
l/h |
30/25 |
50 |
PN |
bar |
16 |
16 |
Perdite di carico |
bar |
< 1 |
< 1 |
Sensibilità |
l/h |
< 10 |
< 15 |
Lettura minima |
lt |
0.05 |
0.05 |
Lettura massima |
m³ |
99.999 |
99.999 |
Peso(comprensivo di raccordi) |
Kg |
0.90 |
1.10 |
L (lunghezza) |
mm |
110 |
130 |
W (larghezza) |
mm |
90 |
90 |
H (altezza) |
mm |
92 |
92 |
