CONTATORI CON EMETTITORI DI IMPULSI
Clicca sull'immagine per ingrandire

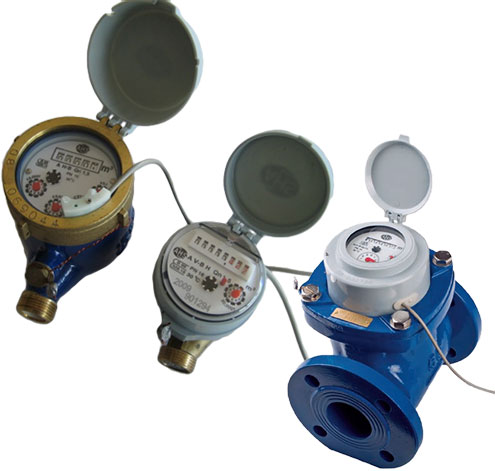

Contatori Hydraulic Systems con Emettitori di Impulsi
I contatori Hydraulic Systems in versione dry, possono essere equipaggiati con emettitore di impulsi del tipo reed switch; il magnete รจ posizionato su uno degli indici o su un rullo numerato dell'orologeria.
Diversi fattori K (frequenza di impulso: 1 impulso ogni "X" litri) sono disponibili a seconda dei modelli.
CARATTERISTICHE DIMENSIONALI E DI IMPIEGO
Tipo contatto |
N.A. |
Max corrente |
0.11 A |
Max frequenza |
5 kHz |
posizione |
Centrale |
Max resistenza di contatto |
200 mΩ |
||
Max potenza |
3 W |
Max capacità contatto |
0.2 pF |
Min. voltaggio di rottura isolamento |
200 V |
Max voltaggio |
28 V-DC |
Resistenza isolamento |
1010 Ω |
K = |
|||||||
Modello |
Calibro |
1 |
10 |
100 |
1000 |
10000 |
100000 |
BETA MJ SDC |
da ½'' a 2'' |
X |
X |
X |
X |
|
|
GAMMA RP SDC |
½'' - ¾'' |
X |
X |
X |
X |
|
|
ALFA SJ SDC |
da ½'' - ¾'' |
|
X |
|
|
|
|
DELTA SJ SDC |
DN 50-65-80-100-125 |
|
|
POS A |
POS B |
|
|
DN 150-200-250-300 |
|
|
|
POS A |
POS B |
|
|
OMEGA WE SDC |
DN 50-65-80-100-125 |
|
|
POS A |
POS B |
|
|
DN 150-200 |
|
|
|
POS A |
POS B |
|
|
DN 250-300-400-500 |
|
|
|
|
POS A |
POS B |
|
KAPPA WE SDC |
DN 50-65 |
|
POS A |
POS B |
POS C |
|
|
DN 80-100-125-150 |
|
|
POS A |
POS B |
POS C |
|
|
DN 200-250-300 |
|
|
|
POS A |
POS B |
POS C |
|
