COMPTEURS D'EAU MODELE ALFA-SJ-WDC
Cliquez sur l'image pour l'agrandir

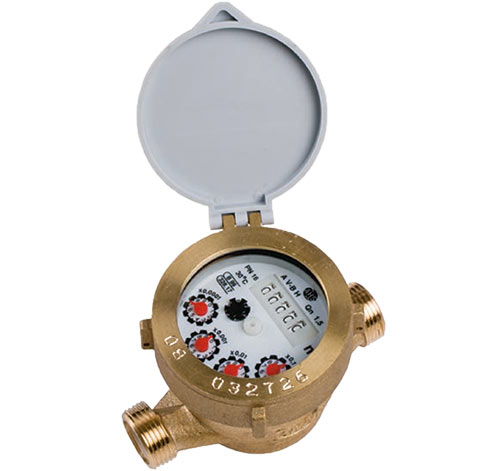

Compteur d’eau froide à jet unique – à cadran noyé.
Compteur de vitesse, d’eau froide à jet unique à cadran noyé. Lecture directe sur rouleaux chiffrés. Ce compteur est conçu pour le mesurage d’eaux douces, limpides et propres.
Le Compteur Alfa-Sj-Wdc offre les avantages suivants:
- Lecture facile sur rouleaux chiffrés.
- Garantie absolue de fonctionnement: entraînement du dispositif indicateur par transmission mécanique.
- Performances hydrauliques excellentes: homologué CEE 75/33 Classe B.
- Longue durée de service grâce à la quantité très limitée de rotations de la turbine par m3 debitée et à la qualité des matériaux.
- Entretien très simple.
- Mise en place sur conduites horizontales ou verticales
CARACTERISTIQUES DIMENSIONELLES ET D’UTILISATION (Classe B)
CALIBRE |
mm |
15 |
20 |
Qmax |
m³/h |
3 |
5 |
Qn |
m³/h |
1.5/1.25 |
2.5 |
Qt |
l/h |
120 |
200 |
Qmin |
l/h |
30/25 |
50 |
PN |
bar |
16 |
16 |
Perte de charge |
bar |
< 1 |
< 1 |
Débit de démarrage |
l/h |
< 10 |
< 15 |
Lecture min. |
lt |
0.05 |
0.05 |
Lecture max. |
m³ |
99.999 |
99.999 |
Poids (avec raccords) |
Kg |
0.86 |
1.06 |
L (Longueur) |
mm |
110 |
130 |
W (Langeur) |
mm |
90 |
90 |
H (Hauteur) |
mm |
92 |
92 |
