DOSATORE D'ACQUA MODELLO LAMBDA-SA
Clicca sull'immagine per ingrandire

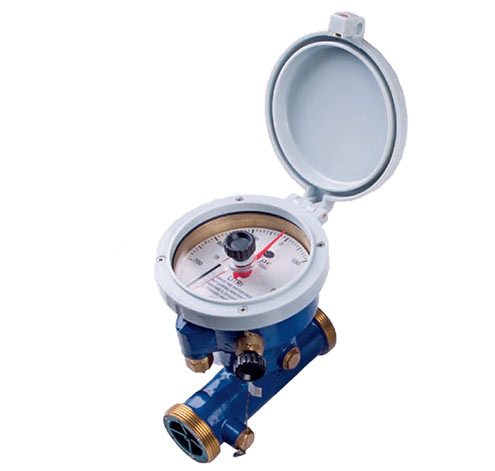

Dosatore manuale LAMBDA-SA
Il dosatore LAMBDA-SA trova impiego ovunque vi sia necessità di dosaggi precisi.
La testa dosatrice è costituita da un quadrante graduato su cui scorre la lancetta che indica il volume erogato, da un indice scorrevole di memoria per predeterminare il volume da erogare, inoltre è inserito un microinterruttore che viene azionato ad ogni dosaggio e che comanda l’elettrovalvola della condotta.
Il dosatore Lambda a mulinello assiale permette grandi erogazioni con perdite di carico praticamente trascurabili.
Può essere installato su tubazioni orizzontali, verticali ed inclinate.
La durata del dosatore dipende sia dalla portata massima sia dall’ erogazione massima giornaliera.
Occorre quindi rispettare le seguenti condizioni:
3.6 V/t<Q
V = volume di acqua per ogni dosaggio in litri
t = durata di ogni dosaggio in secondi
Q = portata massima in m/h
nhV/1000<E
n = numero di dosaggi orari
h = numero di ore
E = erogazione massima giornaliera in m
Modalità d'uso
- Spostare la lancetta indicatrice sul dosaggio desiderato agendo sul pomello di regolazione.
- Aprire la valvola di alimentazione, il dosatore comincerà a decontare fino allo zero azionando il microinterrutore che comanda la chiusura dell’elettrovalvola di alimentazione.
CARATTERISTICHE DIMENSIONALI E DI IMPIEGO
DN |
mm |
25 |
32 |
40 |
50 |
Qmax |
m³/h |
7 |
10 |
20 |
30 |
Qt |
±2% m³/h |
0.28 |
0.4 |
0.8 |
3 |
Erogazione max giornaliera |
m³ |
22 |
30 |
200 |
300 |
Fondo-scala |
litri |
100-200-500 |
100-200-500 |
100-200-500-1000-2000-5000 |
500-1000-2000-5000 |
L |
mm |
260 |
260 |
170 |
200 |
H |
mm |
190 |
190 |
190 |
198 |
H** |
mm |
330 |
330 |
335 |
340 |
Peso |
Kg |
4 |
4 |
4 |
6 |
